2) AUTOMATISATION OUVERTURE FERMETURE TOIT OBSERVATOIRE :
J' ai décidé de procéder à l' automatisation de l' ouverture du toit de l' observatoire. Souvent cette opération est réalisée à l' aide d'un automate IPX800 + une motorisation type porte de garage ou portail. J'ai choisi une solution plus simple à partir d'

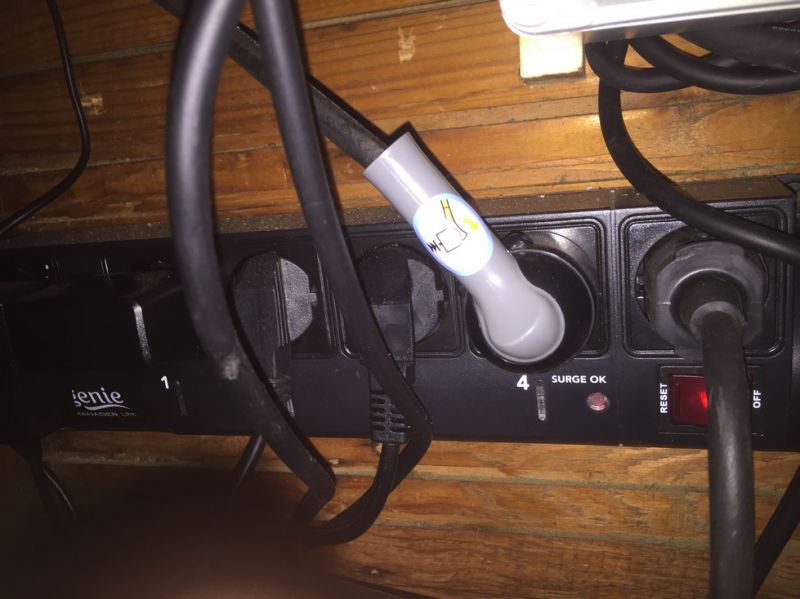

une multi prise LAN Energénie pilotable à distance

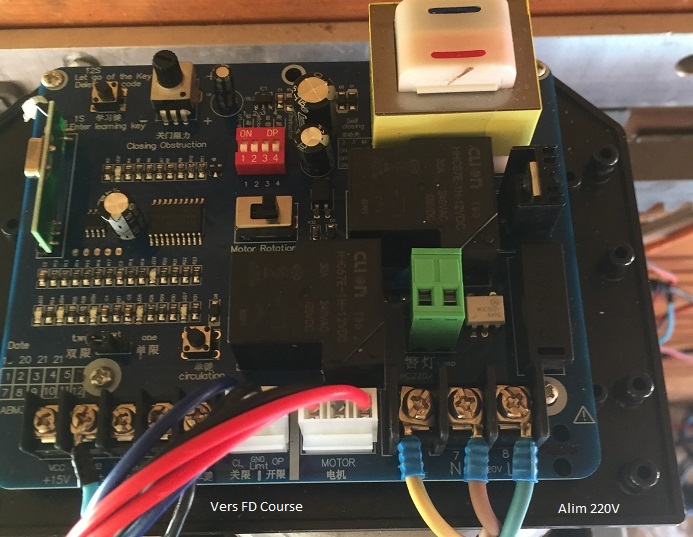

. Le capot du moteur électrique à été rétiré et je pilote l' allumage du panneau led des flats + alimentation électrique du
Pegasus Astro

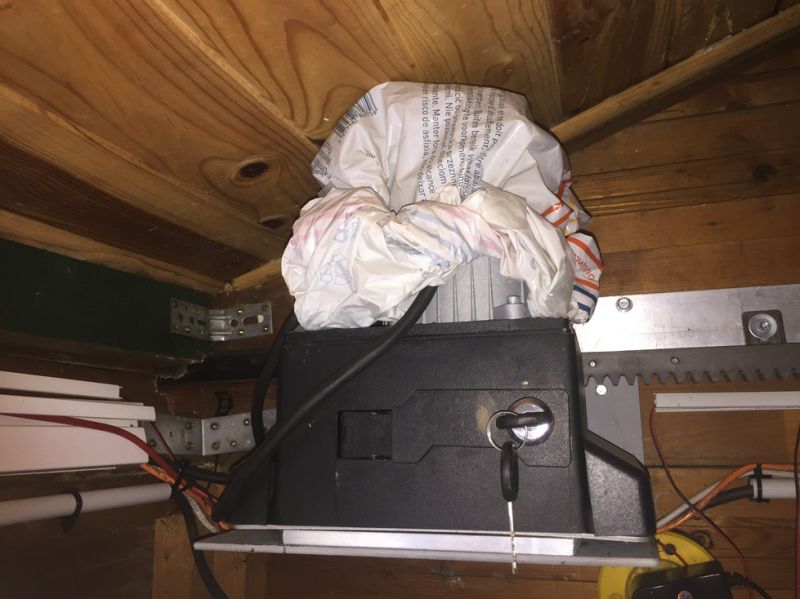

( monture, MAP auto, anti buée, divers ventilateurs), A noter que le moteur est installé dans l' abri , protection contre les intempéries et pour plus de sécurité.

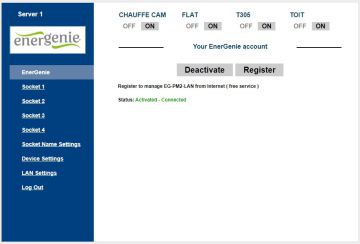

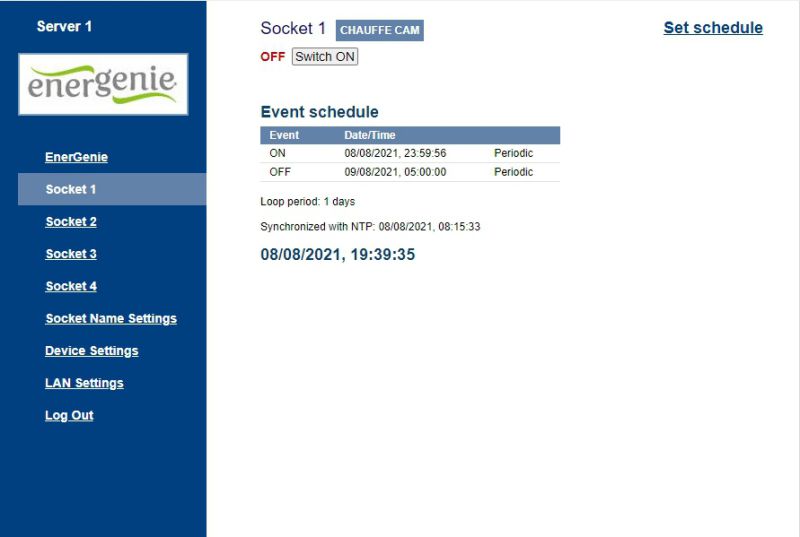

Cette multiprise comporte 6 prises dont 4 pilotables à distance : 1 systeme de chauffage de la caméra allsky ( alimentation 12v de 3 résistances 56 Ohms de 5 W de puissance bobiné ciment 5%, 2- alimentation du panneau led flats, 3- alimentation Pegasus astro, 4- Alimentation du moteur du toit . L'alimentation des 3 resistances 5w est automatique et réglable à distance
2) REALISATION D'UNE CAMERA ALLSKY A PARTIR D 'UN RAPSBERRY PI 3
selon une idée originale de
Thomas Jacquin

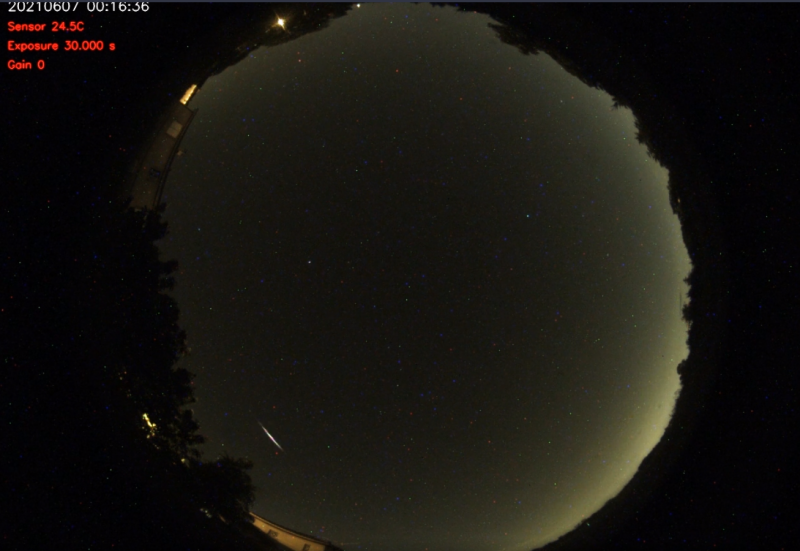

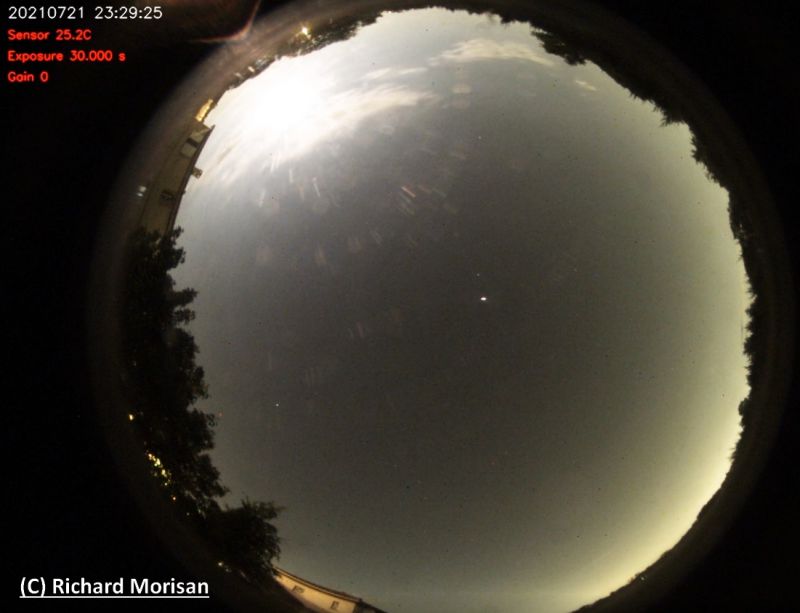

Cette caméra permet une surveillance permanente du ciel nocturne, quelques bolides ont étés imagés (
voir la page vidéos
).
Prochaine évolution changement de l' objectif . utilisation de l'objectif fourni avec la Camera ZWO ASI120 couleur ou mono
Reporting sur le site IMO :
https://fireballs.imo.net/members/imo/report_intro
Cette page est dédiée aux tests et divers bricolages réalisés depuis quelques années en astronomie amateur . Elle est basée sur diverses expériences, mais l' astronomie est une matière pluridisciplinaire ce qui permet de developper des compétences en maçonnerie, Charpente bois , Electricité , Automatisme ( construction Observatoire astronomique) Optique ( utilisation journalière de l'installation, réglages, ...
), mécanique, video surveillance, gestion du reséau informatique...
1) CONSTRUCTION D 'UN ABRI ( de récupération) A TOIT COULISSANT
Recommandations pour la construction d' un observatoire astronomique à toit coulissant :
Ne pas faire de chappe de béton sous l' abri . Necessite une étanchéité renforcée , entre le bois et le beton. Un lame d' air doit circuler entre les 2 éléments pour éviter le pourrissement du bois . j' ai préféré réaliser 4 plots de beton sur lesquels reposent 4 bastaings , puis assemblage de l' abri et mise en place d'un plancher Hydrofuge.
Attention à l'ouverture du toit , c' est une erreur faite sur mon observatoire car il tombre toujours des gouttes de condensation meme si vous mettez une goutière.
Attention également penser à mettre gaines et autres cables dans un tube metallique dans la partie sous le plancher, les rongeurs les adorent.
Gestion automatisée à distance ( ouverture du toit, alimentation caméras, monture, ... ) protection par alarme sur batterie et videosurveillance 24h/24h
